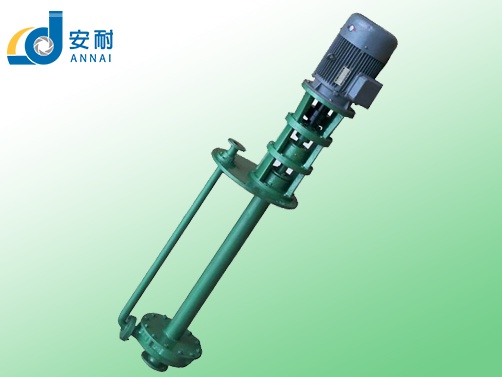

AHY型金属液下泵是一种单级单吸长轴式液下离心泵，其标记、额定性能点和法兰连接尺寸等效采用ISO2858国际标准、技术条件采用ISO5199标准。与原AFY型耐腐蚀液下泵相比，适用于输送稍含固体颗粒、磨料的腐蚀性介质。
泵的输送温度一般为0~105℃.温度在-20~0℃、105~180℃时可采用保温夹套及冷却夹套，采用低温或高温耐磨导轴承，此类情况用户应说明。
如输送介质有少量固体颗粒，滑动轴承应采用外润滑方式（外接压力大于0.2MPa的清水和其他允许的介质），此类情况用户应说明。
泵的工作压力按1.6MPa设计。
泵的性能范围：流量为1.6-2600m3/h，扬程为5-132m。
AHY金属液下泵技术特点
AHY型主要由泵体、泵盖、叶轮、轴、弹性联轴器、管法兰、导轴承、中间接管、上下出液管、轴承架、底板等零件组成，泵的吸入口顺着轴线方向：出口与轴线平行。
泵的转向自吸入口向电动机端看去，为顺时针方向旋转。
AHY型金属液下泵的立式电动机以双头螺栓固紧于电机座上，并通过弹性联轴器与泵直接转动，泵体中间接管、轴承架出液管、管法兰，以螺栓连接构成一体，固定在大盘上，泵的整体通过底板安装在容器上，AHY型泵除去触液部件外其他主要部件，如电机座、轴承架等均用铸铁制造。
AHY金属液下泵应用领域
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。 2、广泛运用于碱、化成 箔、酸 洗、造纸、钢铁等行业。能够输送强腐蚀性酸、碱、盐、有机溶剂等介质
AHY金属液下泵技术参数
型号 | 流量 | 扬程 | 电机功率 | 转速 | 轴功率 |
m3/h | m | kw | r/min | kw | |
25AHY-10 | 1.5 | 10 | 2.2 | 2900 | 0.14 |
25AHY-18 | 3.6 | 18 | 2.2 | 2900 | 0.65 |
40AHY-15 | 5 | 15 | 2.2 | 2900 | 0.43 |
40AHY-20 | 10 | 20 | 3 | 2900 | 1.18 |
40AHY-30 | 10 | 30 | 4 | 2900 | 2.04 |
40AHY-40 | 10 | 40 | 4 | 2900 | 3.1 |
50AHY-20 | 15 | 20 | 4 | 2900 | 1.6 |
50AHY-25 | 15 | 25 | 4 | 2900 | 2.12 |
50AHY-30 | 15 | 30 | 5.5 | 2900 | 3.06 |
50AHY-50 | 12.5 | 50 | 7.5 | 2900 | 4.25 |
65AHY-25 | 25 | 25 | 5.5 | 2900 | 3.1 |
65AHY-32 | 29 | 32 | 5.5 | 2900 | 4.5 |
65AHY-50 | 29 | 50 | 11 | 2900 | 7.45 |
80AHY-20 | 50 | 20 | 5.5 | 2900 | 3.8 |
80AHY-30 | 50 | 30 | 7.5 | 2900 | 6.38 |
80AHY-50 | 50 | 50 | 15 | 2900 | 11.34 |
100AHY-23 | 100 | 23 | 15 | 2900 | 8.69 |
100AHY-30 | 100 | 30 | 18.5 | 2900 | 11.5 |
100AHY-50 | 100 | 50 | 22 | 2900 | 19.7 |
